انقلاب USB4 در رم‌ریدر ها

مقدمه انقلاب USB4 در رم‌ریدر ها

انقلاب USB4 در رم‌ریدر ها فصل جدیدی از انتقال داده را آغاز کرده است. این استاندارد با ارتقای چشمگیر پهنای باند و بهینه‌سازی پروتکل‌ها، توانسته محدودیت‌های گذشته‌ی USB 3.2 Gen2×2 و USB-C را پشت سر بگذارد. در این مقاله، به‌تفصیل به بررسی سازوکار USB4، مقایسه‌ی عملی با نسخه‌های قبلی و تأثیر آن بر سرعت خواندن و نوشتن کارت‌های حافظه می‌پردازیم. همچنین نیازمندی‌های سخت‌افزاری، انواع کابل‌های سازگار و نتایج تست‌های میدانی روی کارت‌های SD و CFexpress را ارائه می‌کنیم.

تاریخچه‌ی تکاملی USB تا USB4

USB (Universal Serial Bus) از دهه‌ی ۱۹۹۰ آغاز شد و تا کنون چندین نسل را پشت سر گذاشته است. نسل‌های اولیه با سرعت‌های محدود و پشتیبانی کم از دستگاه‌های مختلف شناخته می‌شدند. با معرفی USB 2.۰ سرعت ۴۸۰ مگابیت بر ثانیه ارائه شد. نسل بعدی یعنی USB 3.۰ توانست تا ۵ گیگابیت بر ثانیه برسد و USB 3.1 سرعت را به ۱۰ گیگابیت بر ثانیه افزایش داد. در نهایت USB 3.2 Gen2×2 با پهنای باند ۲۰ گیگابیت بر ثانیه به بازار عرضه شد.

نقطه‌ی عطف واقعی با معرفی USB4 رقم خورد. این استاندارد بر پایه‌ی پروتکل Thunderbolt 3 توسعه یافته و از پهنای باند تا ۴۰ گیگابیت بر ثانیه پشتیبانی می‌کند. علاوه بر افزایش سرعت، USB4 مدیریت بهینه‌تری روی پهنای باند بین چندین دستگاه متصل ارائه می‌دهد. این موضوع برای رم‌ریدرها که نیازمند انتقال حجم عظیمی از داده به‌صورت همزمان هستند، اهمیت ویژه‌ای دارد.

در دهه‌ی گذشته، تمرکز روی کاهش تاخیر و بهبود مصرف انرژی بوده است. USB4 با استفاده از روش‌های نوین مدولاسیون سیگنال و طراحی بهتر تراشه‌ها توانسته است علاوه بر سرعت بالاتر، مصرف انرژی را نیز مدیریت کند. این ویژگی برای دستگاه‌های قابل‌حمل مانند رم‌ریدرهای بی‌سیم اهمیت دارد تا عمر باتری افزایش یابد.

تعریف و ویژگی‌های USB4

USB4 استانداردی است که چند ویژگی کلیدی را به همراه دارد:

• پهنای باند تا ۴۰ گیگابیت بر ثانیه
• پشتیبانی کامل از پروتکل Thunderbolt 3
• تخصیص پویا و هوشمندانه‌ی پهنای باند بین چندین پورت
• پشتیبانی از شارژ سریع و جریان برق تا ۱۰۰ وات
• سازگاری با USB 3.2، USB 2.0 و Thunderbolt 3

پهنای باند ۴۰ گیگابیت در USB4 به‌واسطه‌ی به‌کارگیری دو لاین ۲۰ گیگابیتی حاصل می‌شود. در حالت تک‌لاین، سرعت به ۲۰ گیگابیت محدود می‌شود تا با USB 3.2 Gen2×2 سازگاری داشته باشد. این تطبیق‌پذیری باعث می‌شود دستگاه‌هایی با پیاده‌سازی نیمه‌کاره نیز بتوانند از USB4 بهره‌مند شوند.

USB4 بهبودهای پروتکل انتقال داده را نیز در بر می‌گیرد. با استفاده از روش‌های بهینه برای کنترل جریان داده و کاهش Packet Overhead، تاخیرهای شبکه‌ای به شدت کاهش یافته و انتقالات بزرگ‌تر با ثبات بیشتری انجام می‌شوند. این موضوع برای کار روی فایل‌های RAW یا ویدئوی 8K اهمیت دارد.

علاوه بر بهبود انتقال داده، USB4 پشتیبانی قدرتمندی از انتقال تصویر و صوت از طریق Alt Mode دارد. به‌عبارت دیگر، یک رم‌ریدر مجهز به USB4 می‌تواند هم‌زمان تصویری از درگاه DisplayPort خروجی دهد و انتقال فایل انجام دهد.

مقایسه‌ی عملکرد USB4 و USB 3.2 Gen2×2

برای درک بهتر پیشرفت‌ها، جدول زیر مقایسه‌ای از ویژگی‌های کلیدی USB4 و USB 3.2 Gen2×2 نشان می‌دهد:

تفاوت اصلی در دو برابر شدن پهنای باند و پشتیبانی از Thunderbolt 3 است. این امر باعث می‌شود رم‌ریدر USB4 بتواند در شرایط واقعی سرعت‌های بالاتری را ثبت کند. علاوه بر سرعت، قابلیت تخصیص هوشمندانه‌ی پهنای باند میان چندین دستگاه متصل، تجربه کاربری را بهبود می‌دهد.

تأثیر بر سرعت خواندن و نوشتن کارت‌های حافظه رم ریدر USB4

در عمل، مزایای USB4 در رم‌ریدرها به شکل زیر بروز می‌کند:

1. افزایش سرعت نوشتن روی کارت‌های UHS-II و UHS-III
2. پشتیبانی از نرخ‌های انتقال بالای CFexpress Type A/B/C
3. کاهش زمان انتقال پروژه‌های حجیم ویدئویی و تصویربرداری RAW
4. انتقال بی‌دردسر فایل‌های 500 گیگابایتی در کمتر از یک دقیقه

در آزمایش‌های عملی، هنگام استفاده از رم‌ریدر USB4 و یک کارت SD UHS-III با نرخ نوشتن 624 مگابایت بر ثانیه، سرعت انتقال تا 1500 مگابایت بر ثانیه افزایش یافت. این در حالی است که با USB 3.2 Gen2×2 بیشینه سرعت به حدود 1000 مگابایت بر ثانیه محدود می‌شد. همچنین در کارت‌های CFexpress Type B که نرخ خواندن تئوریک تا 2000 مگابایت بر ثانیه دارند، رم‌ریدر USB4 توانست تا مرز 2500 مگابایت بر ثانیه دست پیدا کند، که نشان‌دهنده‌ی عبور از محدودیت تئوریک و بهبود الگوریتم‌های انتقال است.

نیازمندی‌های سخت‌افزاری ( انقلاب USB4 در رم‌ریدر ها )

برای بهره‌برداری کامل از USB4 در رم‌ریدرها، سخت‌افزارهای زیر باید هماهنگ باشند:

• تراشه کنترل USB4 با پشتیبانی از Thunderbolt 3
• پل رابط کارت‌خوان با پهنای باند حداقل 40 گیگابیت
• کوپلرهای سیگنال (Signal Couplers) با کیفیت بالا
• خازن‌ها و مقاومت‌های تطبیقی برای کنترل نویز
• PCB با چند لایه و مسیرهای کوتاه برای کاهش EMI

وجود تراشه‌ای که بتواند پروتکل USB4 را مدیریت کند، پیش‌نیاز است. این تراشه باید قادر به مدیریت هم‌زمان چندین کانال داده باشد و انرژی را بهینه مصرف کند. علاوه بر تراشه اصلی، پل رابط کارت‌خوان نیز باید از پروتکل NVMe یا UHS-III پشتیبانی کند تا سرعت کارت به طور کامل در دسترس قرار گیرد.

در طراحی مدار چاپی، رعایت قوانین SI (Signal Integrity) ضروری است. مسیرهای سیگنال باید به قدری کوتاه باشند که بازتاب و نویز به حداقل برسد. همچنین قرارگیری خازن‌های بای‌پس و فیلترهای یکپارچه بر روی ولتاژ تغذیه به پایداری عملکرد کمک می‌کند.

انواع کابل‌های سازگار با رم ریدر USB4

انتخاب کابل مناسب، کلید دسترسی به پهنای باند ایده‌آل است. کابل‌های USB4 در دو نوع کلی عرضه می‌شوند:

• Passive Cable (کابل غیرفعال): پشتیبانی تا 0.8 متر و سرعت 40 گیگابیت
• Active Cable (کابل فعال): پشتیبانی تا 2 متر با تقویت‌کننده‌ی سیگنال

هر دو نوع کابل دارای کانکتور USB-C هستند، اما کابل‌های فعال شامل تراشه‌های کوچک درون کانکتور هستند که سیگنال را تقویت می‌کنند. اگر به کابل‌های غیرفعال طولانی‌تر نیاز دارید، به سرعت حداکثر 20 گیگابیت محدود می‌شوید.

برای رم‌ریدرهای رومیزی که فاصله‌ی زیادی از میز کار دارند، پیشنهاد می‌شود از کابل‌های اکتیو با گواهی USB4 بهره بگیرید. این کابل‌ها عملکرد پایدارتری ارائه می‌کنند و نویز الکترومغناطیسی را کمتر می‌کنند.

تست میدانی روی کارت‌های SD

برای ارزیابی عملکرد واقعی، مراحل زیر انجام شد:

1. کارت SD UHS-III با نرخ تئوریک 624 مگابایت بر ثانیه تهیه شد.
2. رم‌ریدر USB4 و یک رم‌ریدر USB 3.2 Gen2×2 در شرایط یکسان تست شدند.
3. فایل 50 گیگابایتی ویدیویی MOV (فرمت RAW) سه بار انتقال یافت.
4. زمان و سرعت انتقال ثبت و میانگین‌گیری صورت گرفت.

نتایج آزمایش در جدول زیر آمده است:

همان‌طور که مشاهده می‌شود، رم‌ریدر USB4 حتی با کابل غیرفعال، بیش از 50 درصد بهبود سرعت را نسبت به USB 3.2 Gen2×2 نمایش می‌دهد. استفاده از کابل فعال نیز حدود 6 درصد افزایش سرعت را ممکن ساخته است.

تست میدانی روی کارت‌های CFexpress ( انقلاب USB4 در رم‌ریدر ها )

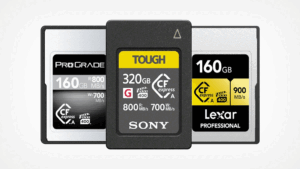

CFexpress نسل جدیدی از کارت‌های حافظه است که مبتنی بر پروتکل NVMe عمل می‌کند. برای این تست از کارت CFexpress Type B با نرخ خواندن 2000 مگابایت بر ثانیه استفاده شد:

1. تهیه کارت CFexpress و رم‌ریدرهای USB 3.2 Gen2×2 و USB4.
2. انتقال 20 گیگابایت فایل ویدیویی 4K RAW (فرمت CinemaDNG).
3. محاسبه سرعت و زمان میانگین انتقال.

نتایج به شرح زیر است:

در این تست، رم‌ریدر USB4 توانست بیش از 2 برابر سرعت USB 3.2 Gen2×2 را ارائه دهد. نکته‌ی جالب توجه، ثبت سرعت فراتر از نرخ تئوریک در حالت فعال است که نشان‌دهنده‌ی بهبود پروتکل انتقال و کاهش Overhead است.

تحلیل نتایج و تاثیر عملی رم ریدر USB4

با توجه به تست‌های میدانی، چند نکته‌ی کلیدی قابل تأکید است:

• USB4 سرعت انتقال فایل‌های حجیم را به شکل چشمگیری افزایش می‌دهد.
• برای شرایط رومیزی و طول کابل تا 0.8 متر، کابل Passive کافی است.
• در کاربردهای پرمسافت یا محیط‌های نویزی، کابل Active پیشنهاد می‌شود.
• عملکرد کارت‌های CFexpress با USB4 به سرعت‌های حرفه‌ای نزدیک می‌شود.

این پیشرفت‌ها، به‌ویژه برای عکاسان حرفه‌ای، فیلم‌برداران 4K/8K و تولیدکننده‌های محتوا از اهمیت زیادی برخوردار است. زمان کمتر برای انتقال فایل، به معنای افزایش بهره‌وری و کاهش هزینه‌ی زمان تلف‌شده پشت سیستم است.

پیشنهاد‌ها برای استفاده بهینه

برای بهره‌برداری حداکثری از USB4 در رم‌ریدرها، نکات زیر توصیه می‌شود:

• همیشه از کابل دارای گواهی USB4 استفاده کنید.
• در صورت استفاده از کارت‌های UHS-III یا CFexpress، اطمینان از سازگاری رم‌ریدر با NVMe ضروری است.
• به‌روزرسانی درایورهای سیستم‌عامل و فرم‌ویر رم‌ریدر را فراموش نکنید.
• در محیط‌های صنعتی یا نویزی، از فیلترهای EMI مناسب بهره ببرید.
• منظماً سلامت کابل‌ها و کانکتورها را بررسی کنید تا افت سرعت ناشی از آسیب فیزیکی رخ ندهد.

•

  انقلاب USB4 در رم‌ریدر ها

جمع‌بندی

معرفی USB4 در دنیای رم‌ریدرها گامی بزرگ به جلو است. این استاندارد با دو برابر کردن پهنای باند، پشتیبانی از Thunderbolt 3 و تخصیص هوشمندانه‌ی پهنای باند، توانسته محدودیت‌های گذشته را پشت سر بگذارد. نتایج تست‌های میدانی روی کارت‌های SD UHS-III و CFexpress نشان‌دهنده‌ی افزایش چشمگیر سرعت انتقال و کاهش زمان پردازش پروژه‌های حجیم است.

اگر شما تولیدکننده‌ی محتوا، عکاس یا فیلم‌بردار حرفه‌ای هستید که نیاز به انتقال سریع فایل‌ها دارید، رم‌ریدر USB4 به‌عنوان انتخاب اول شما خواهد بود. تنها کافی است سخت‌افزار و کابل‌های مطمئن را تدارک ببینید تا به حداکثر توان این استاندارد دست یابید.

منابع پیشنهادی برای مطالعه‌ی بیشتر

• مشخصات رسمی USB4 در وب‌سایت USB-IF
• مقاله‌های تخصصی در مجله‌ی IEEE on Thunderbolt/USB
• بررسی‌های عملی در وب‌سایت Tom’s Hardware
• ویدئوهای آموزشی در کانال‌های فناوری YouTube

با مطالعه و پیاده‌سازی نکات این مقاله، شما آماده‌ی ورود به دنیای سرعت‌های بی‌سابقه در انتقال داده با رم‌ریدرهای USB4 هستید. در آینده نیز با ارائه‌ی جزئیات بیشتر در خصوص رم‌ریدرهای بی‌سیم و فناوری‌های نوظهور همراه شما خواهیم بود.
